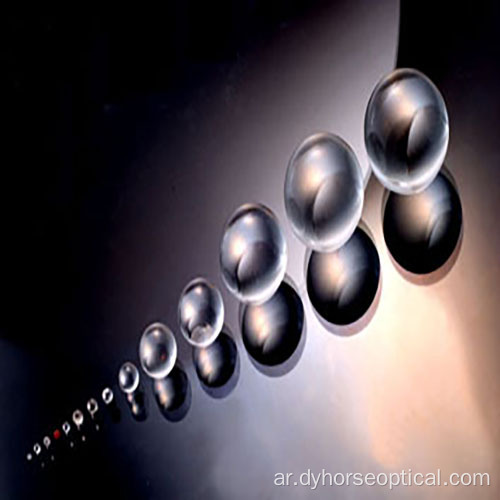

عدسات الكرة الزجاجية البصرية

Name: فحص الجودة
Uploaded: 2023-09-19T01:01:15+08:00
Description: تتكون العدسة الكرة من كرة كروية شفافة للغاية ، عادة ما تكون

أحصل على آخر سعر

الدفع نوع:	L/C,T/T,D/P,D/A,Paypal,Money Gram
إنكوترم:	FOB,CFR,CIF,EXW,FAS,FCA,CPT,CIP,DEQ,DDP,DDU,Express Delivery,DAF,DES
أدني كمية الطلب:	1 Piece/Pieces
نقل:	Ocean,Land,Air,Express

Material:

Glass

الآن الاتصال

وصف المنتج

سمات المنتج

التعبئة والتغليف والت...

وصف المنتج

سمات المنتج

علامة تجارية: حصان

Origin: الصين

فترة الضمان: 3 سنوات

شهادة: CSA, pcoc, يصل, IECEE, سكوك, ماي, وكالة حماية البيئة, ع

دعم التخصيص: OEM, التصميم

مكان المنشأ: الصين

استعمال: بصري

شكل: كرة

التعبئة والتغليف والت...

بيع الوحدات	:	Piece/Pieces
نوع الحزمة	:	صناديق بلاستيكية

The file is encrypted. Please fill in the following information to continue accessing it

فحص الجودة



وصف المنتج

تتكون العدسة الكرة من كرة كروية شفافة للغاية ، عادة ما تكون مصنوعة من الزجاج الصلب (السيليكا المنصهرة) أو مادة بصرية أخرى。 معظم العدسات الكروية مصنوعة بأقطار صغيرة - بضعة ملليمترات أو حتى أقل من ملليمتر. يمكن فهم الفيزياء البصرية من خلال إدراك هذه العدسات ، على نحو متساوٍ ، عدستين من بلانو كونفيكس مفصولة بطائرة متوازية.

تُستخدم العدسات الكروية بشكل شائع لتحسين جودة الإشارة في تطبيقات اقتران الألياف ، أو للاستخدام في تنظير التنظير أو تطبيقات مسح الرمز الشريطي. تتميز عدسات الكرة الخاصة بنا بأطوال محورية قصيرة في الظهر لتقليل المسافة اللازمة من عدسة الكرة إلى الألياف البصرية.

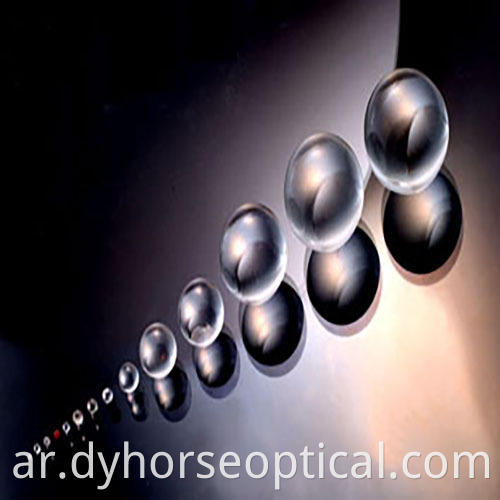

Ball Lens1 Jpg

تُستخدم العدسات الكروية أيضًا كموازات شعاع للألياف البصرية ولتحسين اقتران الإشارة بين البوابات والكاشفات والألياف. لديهم كفاءة اقتران عالية وسهلة المحاذاة. تُستخدم عدسة كرة واحدة لإقران شعاع ليزر إلى الألياف الضوئية ، بينما يتم استخدام عدستين للكرة لرببين من أليتين ضوئيتين.
تتضمن التطبيقات الأخرى عدسات موضوعية للتنظير أو المستشعرات البصرية ، وفي البصريات المصغرة المستخدمة في مسح الباركود.
الانحراف الكروي متأصل في جميع العدسات الكروية ، ولكنه يصبح مشكلة إذا لم يكن انتشار الضوء مقصورًا على جزء صغير من المقطع العرضي للعدسات. يتم الإشارة إلى نسبة قطر العدسة الكروية وقطر مصدر الإدخال على أنها D/D ، وعندما يزداد هذا الرقم ، يزداد حجم بقعة التركيز عند الطول البؤري الخلفي للعدسة.

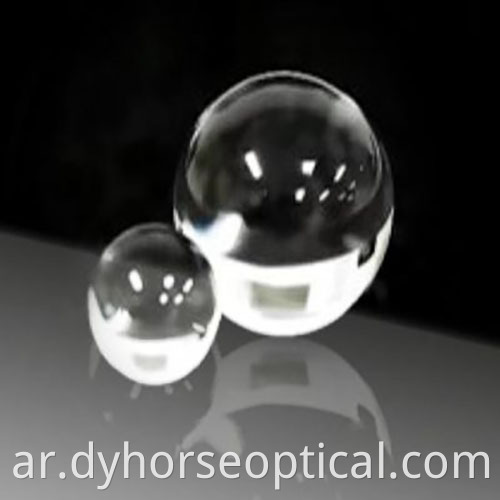

Ball Lens3 Jpg

1) عدسات الكرة التي تنتجها مصنعنا عادة ، يمكننا أيضًا تصنيعها وفقًا لمتطلباتك الخاصة.
* القطر: 0.50mm-150mm
* تحمل القطر: +/- 0.001mm-0.003mm
* كروية: 0.001
* السطح Qaulity: 80/50 - 20/10

2) اختيار عدسات الكرة لاقتران الألياف البصرية
* بالنسبة للليزر إلى اقتران الألياف ، يجب أن تكون الفتحة العددية للعدسات الكروية أقل من أو تساوي الفتحة العددية للألياف. يمكن وضع العدسات الكروية مسافة طول البعد البؤري أمام الألياف من أجل نقل ضوء الاقتران من الليزر إلى الألياف.
أ. على سبيل المثال ، إذا كنت تعمل مع الألياف الضوئية ذات فتحة رقمية قدرها 0.22 ، فستحتاج إلى عدسة كرة لا تزيد عن 0.22 فتحة عددية.
ب. إذا كنت ترغب في إقران اثنين من الألياف البصرية ، فأنت ترغب في استخدام عدستين متطابقتين للكرة. يمكن وضعها بتسلسل بين الألياف ، مع كل عدسة مسافة بؤرية من الألياف الأقرب إليها.

3) المواد المستخدمة للعدسات الكرة
* المواد الأكثر شيوعًا المستخدمة في العدسات الكروية هي K9 Glass و UV Grade Silica و Tapphire و SF11 و Ruby و BK7 وما إلى ذلك ..
أ. يمكن استخدام السيليكا المنصهرة للأشعة فوق البنفسجية لتطبيقات الأشعة فوق البنفسجية و VIS و NIR ، وهي ركيزة مستقرة مع معامل منخفض من التمدد الحراري.
ب. يحتوي BK7 ، وهو كوب من البورو ، على فهرس الانكسار حوالي 1.51 وغالبًا ما يستخدم للضوء المرئي ；
ج. يحتوي Sapphire Glasss على قسط التكلفة ولكنه يوفر أيضًا انتقالًا بصريًا أفضل. إنه مناسب لتطبيقات الأشعة فوق البنفسجية والأشعة تحت الحمراء.

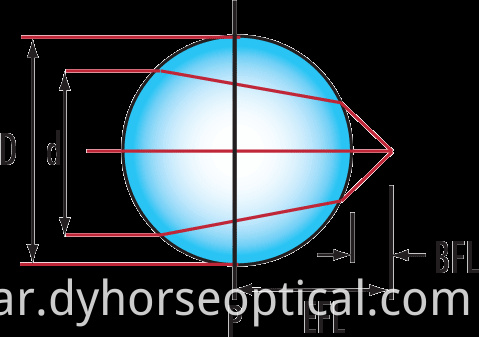

ball lens2
