تقوم شركة Horse Optical Co. ، Ltd بتصنيع مجموعة متنوعة من العوارض المناسبة للاستخدام في البصريات الدقيقة.

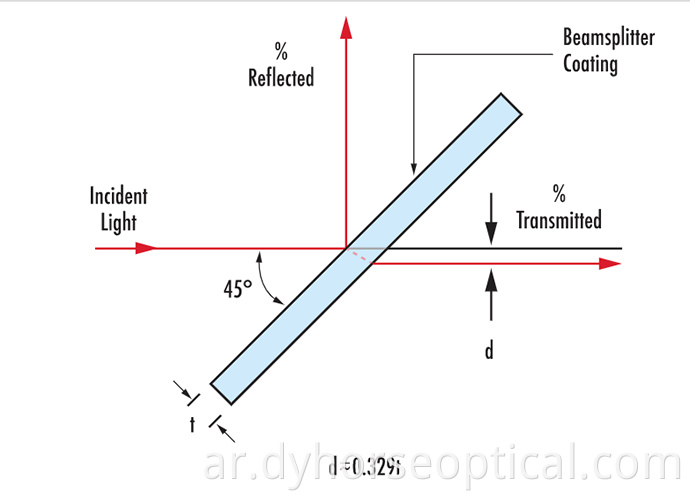

لوحات beamplitter
يتكون الخائن شعاع اللوحة من نافذة رقيقة. عند استخدامه ، يسافر الحزمان الجزئيان مسارات بصرية مختلفة. ويتم تحديد المسارات البصرية على سمك اللوحات وزاوية الحادث. يمكن استخدام لوحات العوارض مع أشعة الليزر عالية الطاقة. عند استخدام لوحات BeamSplitter ، من المهم أن تضع في اعتبارك أن الحزمين الجزئيين يسافران مسارات بصرية مختلفة. تعتمد المسارات البصرية على زاوية الحادث وسمك اللوحات.
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 or Specified |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
THICKNESS |
+0.1, -0.1mm |
|
PARALLELISM |
< 3 arc minutes |
|
CLEAR APERTURE |
>90% |
|
FLATNESS |
λ/4 @ 632.8nm |
|
SURFACE QUALITY |
40/20 scratch and dig |
|
T/R |
T=(Ts+Tp)/2, R=(Rs+Rp)/2 |
|
BEVEL |
< 0.2 mm x 45° |
|
COATING |
Beamsplitter coating on one surface and AR coating on the other |
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 or Specified |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
FLATNESS |
Per 25.4mm λ/4 @ 632.8nm |
|
CLEAR APERTURE |
>90% |
|
SURFACE QUALITY |
40/20 scratch and dig |
|
BEAM DEVIATION |
<3 arc minutes |
|
T/R |
T=(Ts+Tp)/2, R=(Rs+Rp)/2 ±5% @ λ |
|
COATING |
BS coating on hypotenuse surface, and with AR coating on outside surfaces |

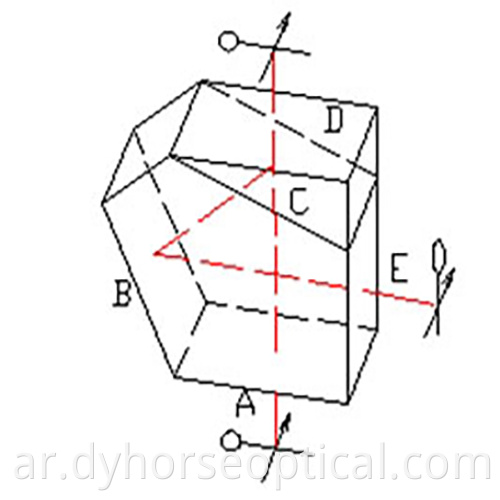

يتكون المنشور البنتا البنتا من منشور الخماسي وإسفين. يمكن استخدامه كخسارة شعاع ، وغالبًا ما يتم استخدامه في المسح على مستوى Plumb ، والمحاذاة ، وإيجاد النطاق والأدوات البصرية.
|
|
|
|
|
+0.1, -0.1mm |
|
ANGLE DEVIATION |
+/-10" |
|
FLATNESS |
λ/4 @ 632.8nm |
|
SURFACE QUALITY |
60/40 scratch and dig |
|
COATING |
With AR coating on outside surfaces Beam splitter coating on cementing surface Silver coating plus black paint on reflective surfaces |

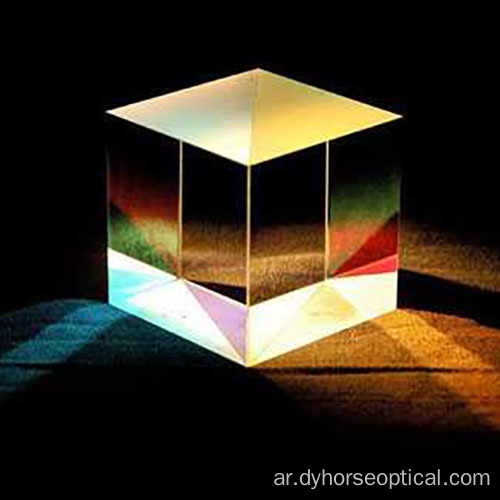

تقسم مكعبات bamsplitter المستقطبة الحزم المستقطبة عشوائيا إلى مكونين متعامدين ، مستقطب خطيًا: ينعكس الضوء المستقطب S بزاوية 90 درجة بينما يتم إرسال الضوء المستقطب P. يتكون كل عوارض من زوج من المنشورات اليمنى عالية التسامح الدقيقة التي تم تعزيزها مع طلاء عازلة على السطوح في أحد المنشورات. تم تطبيق طبقة مضادة للعكس متعددة الطبقات على كل وجه من الظهر من أجل إنتاج أقصى قدر من كفاءة الإرسال.
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 or Specified |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
FLATNESS |
Per 25.4mm λ/4 @ 632.8nm |
|
CLEAR APERTURE |
>90% |
|
SURFACE QUALITY |
40/20 scratch and dig |
|
BEAM DEVIATION |
<3 arc minutes |
|
TRANSMISSION |
Tp > 95% |
|
REFLECTION |
Rs > 99.5% |
|
EXTINCTION RATIO |
1000:1 or better |
|
COATING |
PBS coating on hypotenuse surface, and with AR coating on outside surfaces |
يتكون مكعب Beamsplitter غير المستقطب من زوج من المنشورات اليمنى العالية ذات الدقة العالية التي تم تعزيزها مع طلاء معدني كهربائي على السطوح في أحد المنشورات. يتيح الاعتماد المنخفض للاستقطاب للطلاء المعدني على انتقال وانعكاس حالات الاستقطاب S و P في حدود 5 ٪ من بعضها البعض. هذا يعني أنهم لن يغيروا حالة استقطاب شعاع الحادث.
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
BEAM DEVIATION |
+/- 3 minutes |
|
CLEAR APERTURE |
>90% |
|
FLATNESS |
λ/4 @ 632.8nm |
|
SURFACE FIGURE: IRREGULARITY(N) |
<0.5 fringe |
|
SURFACE QUALITY |
60/40 scratch and dig |
|
BEVEL |
< 0.3 mm x 45° |
|
COATING |
Non-polarization beamsplitter coating on hypotenuse surface, and AR coating on outside surfaces. |
|
EXTINCTION RATIO |
46/46 +/-5%, │Ts - Tp│< 5%, │Rs - Rp│< 5% |
